> Optris红外测温仪
OPTCTILT10HSFCB3H红外测温仪
- 品牌：德国optris
- 型号：OPTCTILT10H
- 销售代理：广州纳亨电子
- Product description: Optris CTi LThot 测温仪在极高温度环境下表现卓越，其探头具备出色的耐高温性能，可在最高 250 °C 的环境温度下运行，无需额外冷却。 OPTCTILT10HSFCB3H、OPTCTILT02HSFCB3H
PRODUCT INTRODUCTION

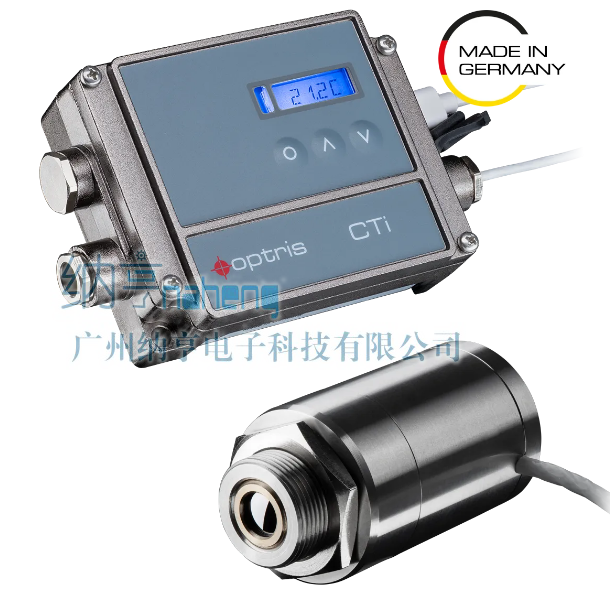

Optris OPTCTILT10HSFCB3H紧凑型工业红外测温仪
品牌：德国Optris | 型号：CTi LT02 hot / CTi LT10 hot
OPTCTILT10HSFCB3H产品概述
Optris CTi LThot 测温仪在极高温度环境下表现卓越，其探头具备出色的耐高温性能，可在最高 250°C 的环境温度下运行，无需额外冷却。这一高温等级使其适用于多种应用，包括干燥机、炉窑、塑料和纺织品加工的热处理工艺，以及半导体生产。
该红外测温仪具备 -50°C 至 1050°C 的温度测量范围，并可选配光学组件，其紧凑型不锈钢外壳确保了设备的高强度与耐用性。该系列产品树立了工业非接触式温度测量的行业标准，强调精度与速度，并可通过选配配件进一步提升功能，以适应严苛工业环境的需求。
CTi LThot 的独立控制盒提供了高度的灵活性，支持可选的模拟输出和多个数字接口。其在高环境温度应用中的独特优势源于坚固且前瞻性的设计，使传感器头可在无需额外冷却的情况下，在高达 250°C 的温度下运行。
产品特点
- 探头耐高温性能卓越，可在 250°C 环境温度下运行，无需额外冷却
- 温度测量范围：-50°C 至 1050°C
- 响应时间低至 40 毫秒
- 光谱范围：8 至 14 微米
- 可选光学分辨率：10:1 或 2:1
- 紧凑型不锈钢外壳（直径 29mm，长度 55mm），确保在恶劣环境中的耐用性
- 优化热冲击抵抗能力，确保环境温度快速变化时的测量精度和重复性
- 德国制造，符合 PTB 或 NIST 等政府标准的精密校准
- 可选防爆设计并附带 ATEX 认证
- 丰富的模拟和数字输出接口，无缝集成到机械设备中
OPTCTILT10HSFCB3H技术规格
型号对比
| 参数 | CTi LT02 hot | CTi LT10 hot |
|---|---|---|
| 探测器 | 热电堆 | |
| 测量原理 | 单色 | |
| 光谱范围 | 8 – 14 um | |
| 响应时间 | 45 ms | 40 ms |
| 曝光时间 | 45 ms | 40 ms |
| 采样频率 | 22 Hz | 25 Hz |
| 可更换感应头 | 不 | |
| 距离光斑比 (D:S) | 2:1 | 10:1 |
| 光斑大小（SF 光学系统） | 200 mm 处 400 mm | 40 mm 处 400 mm |
| 最小光斑（CF 光学镜组） | – | CF1: 3 mm 处 30 mm |
| 对焦 | 固定 | |
| 激光瞄准器 | 无 | |
| 物体测量范围 | -50°C … 1050°C | |
| 精度 | ± 1.5°C 或 ± 1% | |
| 重复性 | ± 0.13°C 或 ± 0.1% | ± 0.16°C 或 ± 0.1% |
| 温度系数 | ± 0.05 K/K 或 ± 0.05 % / K | |
| 热敏性（NETD） | 37 mK | 45 mK |
| 预热时间 | 10 min | |
| 发射率/透射率/反射率 | 0.05 – 1.100 | |
| 电源 | 8-30 V DC | |
| 耗电量 | < 50 mW | |
| 电流抽取 | 最大 100 mA | |
| 零件编号 | OPTCTILT02H | OPTCTILT10H |
接口与通信
| 数字接口 | USB-C (内置) / RS232 / RS485 / Ethernet / Relay |
| 支持的协议 | USB 2.0, 可选: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet |
| 模拟输出 | 0-20 mA / 4-20 mA / 0-5 V / 0-10 V / 热电偶 (K/J) |
| 输出阻抗（毫安输出） | 最大 500 Ω（直流 8-36 V） |
| 负载阻抗（毫伏输出） | 最小 100 kΩ |
| 热电偶阻抗 | 20 Ω |
| 电缆长度 | 3 m (标准), 8 m, 15 m (可选) |
| 兼容软件 | CompactPlus Connect, IRmobile (最新版本) |
信号处理功能
| 配置方式 | CompactPlus Connect 或 IRmobile (最新版本) |
| 操作模式 | 自主独立 |
| 信号处理功能 | 平均值、峰值保持、谷值保持、带阈值和滞后的高级峰值保持、触发信号输出、触发峰值保持功能（可通过软件调整） |
机械规格
| 传感器头尺寸 | ?29.5 mm × 55 mm, M18×1 |
| 电子盒尺寸 | 122 mm × 70 mm × 27 mm |
| 外壳材料 | 不锈钢 |
| 传感器头重量 | 40 g |
| 电子盒重量 | 420 g |
| 原产国 | 德国 |
环境与认证
| 传感器头工作温度 | -20°C … 250°C |
| 电子盒工作温度 | 0°C … 85°C |
| 传感器头存储温度 | -40°C … 250°C |
| 电子盒存储温度 | -40°C … 85°C |
| 相对湿度 | 10 – 95%，非冷凝 |
| 防护等级 | IP 65, NEMA 4 (除终端连接器外) |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6 (正弦波形) / IEC 60068-2-64 (宽带噪声) |
| 认证 | CE, UKCA, RoHS |
