Sommer固定式雷达流速仪RG-30\RG-30A
- 品牌:Sommer
- 工作原里:多普勒
- 电话:020-29177502
- 型号:RG-30\RG-30A
- Product description: 固定式雷达流速仪RG-30\RG-30A,非接触式雷达技术使用多普勒频移法确定水面流速
PRODUCT INTRODUCTION
通过雷达技术对开阔河流进行非接触式流量测量
应用领域
RQ-30是用于连续测量具有已知横截面轮廓的河流,明渠和运河的传感器。该传感器使用创新的雷达技术来测量速度,水位和流量。它可以进行可靠的非接触式测量,而无需在水中进行结构工作。
- 非接触式免维护测量系统
- 无需在水中进行任何结构性工作
- 通过洪水对系统没有威胁
- 低功耗可使用太阳能电池进行操作
- 识别流向
- 测量范围从+/- 0.10到+/- 15 m / s(取决于流量条件)
- 磁滞效应的识别
- 回水情况下的测量
- 即使杂草生长盛行且传感器不受浊度影响,也可进行测量
- 潮水中的测量
- 自动角度测量
- 可选(RQ-30a):4至20 mA的模拟输出
应用领域
RQ-30可用于需要连续监测的河流,溪流,明渠和运河的流量测量。得益于非接触式雷达技术,测量设备不易受到水中污染物,碎屑或浮木的影响。此外,非接触式测量保证了非常低的维护成本和故障安全操作,尤其是在水位较高或洪水泛滥的情况下。安装方式
传感器可以简单地安装在桥梁,封闭运河的屋顶或通道上部结构上。水床应尽可能稳定,以保证测量的一致性。在水面上必须看到明显的膨胀。测量原理
非接触式雷达技术使用多普勒频移法确定水面流速,此外,通过行进时间测量来确定水位。在具有已知横截面轮廓的情况下,可以根据连续性方程计算出水的排放Q:Q = v m ·A(h)技术参数:

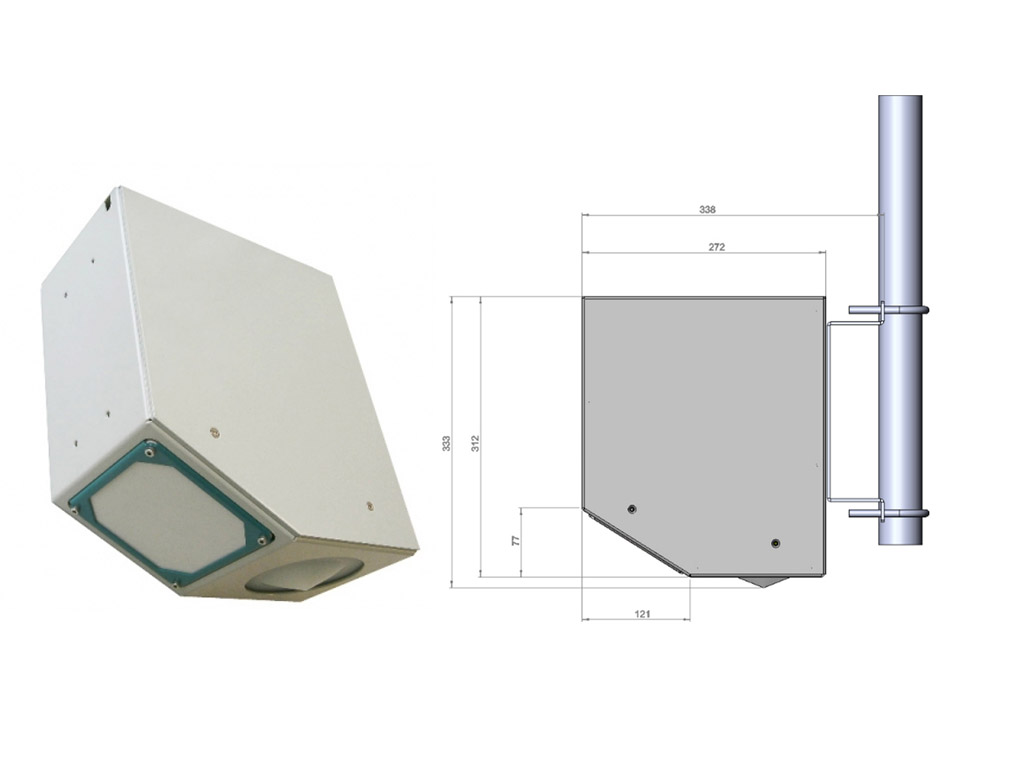

- 尺寸338毫米x 333毫米x 154毫米
- 总重量5.4公斤
- 防护等级IP 67
- 电源6 ... 30 V
- 待机12V时的功耗约为 1毫安; 活动操作约 140毫安
- 工作温度-35 ... 60°C
- 杂项 过电压保护,反向电源保护,防雷保护
- 水位测量
- 测量范围0 ... 15 m标准版/ 0 ... 35 m扩展版
- 分辨率1毫米
- 雷达频率26 GHz(K频段)
- 雷达开启角度10°
- 速度测量
- 测量范围0.10 ... 15m / s(取决于流量条件)
- 精度+/- 0.01 m / s; +/- 1%FS
- 分辨率1毫米/秒
- 方向识别+/-
- 测量持续时间5 ... 240秒。
- 测量间隔8秒。... 5小时
- 测量频率24 GHz(K频段)
- 雷达开启角度12°
- 到水面的距离0.50 ... 35 m
- 必要的最小波高3 mm
- 自动垂直角度补偿
- 精度+/- 1°
- 分辨率+/- 0.1°
- 接口
- 模拟输出(RQ-30a) 4 x输出4-20 mA,用于水位,速度,流量和AUX
- 数字接口1 x SDI-12; 1个RS 485或Modbus
- 传输速率:1.2至115.2 kBd
- 协议:各种ASCII协议
- 输出:水位,流速和流量,质量参数
